电磁加热器所有故障排除处理方法
发布时间:2015-12-14 新闻来源:碧源达科技

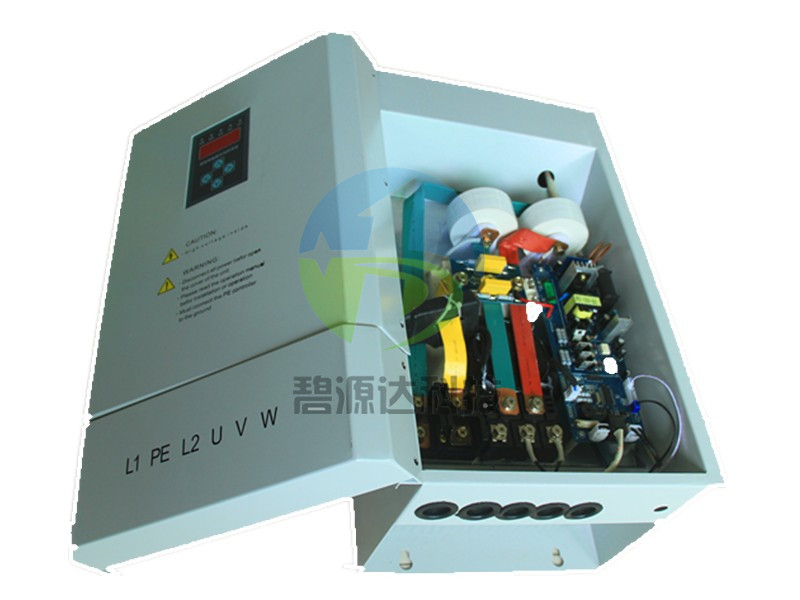

芯科造粒机电磁加热器无论在技术保障、产品质量以及节电效率方面在行业内都可以说是首屈一指。我公司于2014年7月向所有客户公布造粒机电磁加热器异常情况处理及排除资料:
电磁加热器所有故障都可以归结为不能正常加热,但造成的原因却多种多样。根据故障现象正确判断常见故障性质,对维修和使用人员来说是最为关键的。
1、常见故障处理
①、电流小或未正常工作。
当电流小于5A时,控制器会自动检测,如果连续三次检测均小于5A时显示窗1会显示“E1”并闪烁,“电流小”指示灯会闪烁提示,蜂鸣音每5秒短响一次。
⑴请确认线圈是否已正确连接。
⑵请检测与低频互感器相连的相线是否正常。
⑶请检测低频互感器是否开、短路。
⑷请检测CN7连接是否正常。
⑸请检测C39、DB1、R30、C41、R19、C40、C42、是否短路。⑹请检测DB1、R20、R18是否开路。
⑺请检测U5第18脚是否接触良好。
⑻确认上述无误后可考虑U5是否损坏。
②、过流
当电流大于120A时,控制器会自动检测,如果连续三次检测均大于120A时显示窗1会显示“E2”并闪烁,“过流”指示灯会闪烁提示,蜂鸣音每5秒短响2次。
⑴ 请确认线圈电感是否偏离正常的设计参数。
⑵请检测R30是否变质。
⑶否则可考虑U5是否损坏。
⑷这种情况通常与线圈参数不合适有很大关系!
③、IGBT温度传感器异常
本控制器IGBT温度采样选用了NTC热敏电阻。当控制器检测到传感器开、短路时,显示窗1会显示“E3”并闪烁,“温度”指示灯会闪烁提示,蜂鸣音每5秒短响3次。
⑴出现传感器异常后请先将传感器引线主板上拔下,再用万用表测量其阻值,常温25℃时阻值应约为10K,否则传感器已损坏。
⑵如传感器正常,再检测传感器引线是否与CN3连接正常。C36、 R16是否开、短路。
⑶请检测U5第16脚是否连接正常。
④、线圈短路
本控制器具有线圈短路检测功能,通过对IGBT 模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值 ,则会关闭输出。显示窗1会显示“E4”并闪烁,“短路”指示灯会闪烁提示,蜂鸣音每5秒短响4次。
⑴请检查线圈是是否有漏电、短路或电感量太小。
⑵请检测主板与IGBT连线是否开路。
⑶请检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变值。
⑷请检测光耦U1、U2、U3、U4是否损坏。
⑸请检测U5第19脚是否为高电平,否则U5已损坏。
⑤、待定
⑥、电源电压异常
当电压小于120V时控制器会自动检测,如果连续三次检测均小于120V时显示窗会显示“E6”,“电压”指示灯会闪烁提示,蜂鸣音一长一短提示,每5秒重复一次。
⑴请检测R58、R59、R60、是否开路。C1是否短路。U6是否损坏。R*1是否示连接好。
⑵请检测U5第9脚是否接触良好。
⑶检测上述无误可考虑电源模块或U5损坏。
