芯科技术最新熔炉专用60kw电磁加热器

发布时间：2015-01-30  新闻来源：碧源达科技

上一篇： 电磁加热器IGBT的驱动电压形成电路讲解

下一篇：芯科技术水冷与风冷式电磁加热器怎么保养

    深圳市芯科技术有限公司一贯秉承[科技创新，品质卓越]为宗旨，打造并研发出以电磁感应加热技术的具有国际领先技术水平

的商用大功率电磁加热设备，模式包括有半桥和全桥智能数字电磁加热器等，专业于改造和开发水洗再生塑料造粒机加热器、挤

出机、拉丝机、注塑机、熔锡炉、熔石蜡炉、加热磨具炉、颜料加热炉、熔铝炉、厨房电磁大小炒炉、油管道电磁节能加热器等

等各种工业节能加热设备和加热控制器，并已在国内外得到了良好的推广。

一、产品电气规格

1、额定电压频率：AC 380V/50Hz -60Hz
2、电压适应范围：310V-420V
3、额定功率：60KW
4、负载电感：130UH-180UH

5、保温层厚度：20-70MM

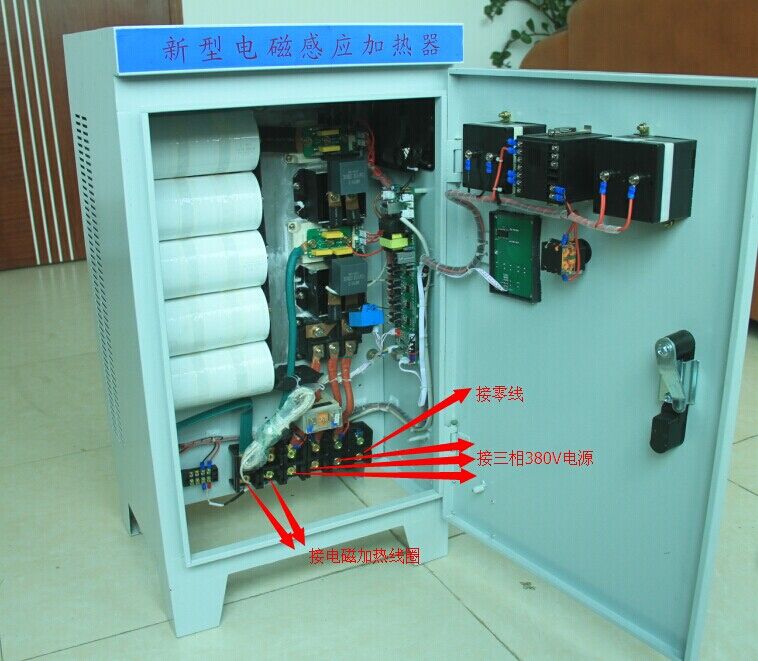

6、接线图：

二、环境适应能力
1、温度：-20℃～60℃；
2、湿度：≤95%

三、基本性能概述
1、电流与电压特性：恒流输出；
2、热效率≥95%；
3、IGBT过热保温度：75±5℃；
4、额定工作频率：12～28KHz（超出频率范围的预订另行配置）；
5、全桥谐振一体化结构；
6、采用国内最新研制的谐振电容模块，使电路接线变得简单；
7、采用世界名牌IGBT模块驱动芯片；
8、采用世界名牌英飞凌IGBT模块；
9、采用先进高速霍尔传感器以及高可靠数字信号锁相环跟踪电路，减少了元件个数，使主机工作稳定；
10、具有软启动加热/停止模式；
11、自带简易数码显示操作面板，可以显示工作频率、输入电流、IGBT温度等参数，输入电压便于安装与调试（预订机器有效）也可根据客人要求订做。
12、支持0～5V PID输入控制功率接口，可以控制输出功率为线性工作状态；
13、支持外接计算机，可以远程操控主机工作状态；
14、具有多个线圈叠加功率达100KW(10台以上)以上同时工作而互不干扰；

15、工作电流：90-96A恒流工作，超过96A表示过流，会产生一个负反馈，使电流逐渐减小。
15、平均无故障时间50000小时以上

16、全国统一保修1年，产品终生服务。



四、注意事项

1、本产品属于高电压大功率设备，务必仅由经过专业培训合格的工程技术人员才能进行安装和调试，如果不避免，可能会导致人身强度或中度的伤害和设备损坏。严重可能会导致人身伤亡。

2、验货检查要求

请检查以下几项：◆确认产品运输过程中无损坏（目检看产品是否有损伤或缺口）；

◆确保包装箱有说明书；◆检查产品并确认是您所订购的产品；◆如果您发现设备有损坏，请致电当地经销商或本公司

3、产品安装技术规范

1）接线前，请确认输入电源已经切断;机器启动接线（温控链接线）属于非隔离线，安装时要确保其到达绝缘要求，不能与外壳相碰，否则会发生短路，损坏机器。

2）请确保设备进出口风道通畅;

3）必须将感应加热设备接地端子可靠接地，接地电阻小于10欧姆，否则会有触电和火灾的危险;

4）请勿将输入电源线接到输出端子上，否则会损坏感应加热设备;

5）请勿直接触摸电源输入端子ＡＢＣ和电源输出端子，同时输出端子切勿与外壳连接，输出端子切勿短接;

6）通电时请务必安装好端子外罩，拆卸外罩时，一定要切断电源。

   7）电源输入前端需接入安全空气开关。

   8）工作时要确保风机工作

9）输入，输出电流传感接法要正确，箭头方向为电流方向。

10）上电时要检测接线是否正确。

五、数码管显示故障代码：

“-E2-”：过压保护（高于430V）；
“-E3-”：欠压保护（低于310V）；
“-E4-”：过热保护（IGBT高于75°C，等IGBT温度降到60℃，系统自动重启）；
“-E5-”：超低温保护（环境温度低于-10°C）；
“-E6-”：IGBT过流保护；
“-E7-”：输出过流保护；
“-E8-”：输入过流保护或输入传感器没接
“-E9-”：无负载故障保护；

六、控制面板

“功能键”：分别有“档位”、“功率”、“频率”、“电压”、“电流”等五种指示。

“档位”有五档，第“5”档最高功率，第“1”档最低功率。档位的调节由“+”、“-”键完成。

“功率”显示头字母是“P”，表示视在功率的大小。

“频率”显示头字母是“F”，表示当前运行频率的大小。

“电压”显示头字母是“U”，表示输入电压的大小。

“电流”显示头字母是“C”，表示输入电流的大小。
