芯科电磁加热线圈的制作方法
发布时间:2016-03-07 新闻来源:碧源达科技

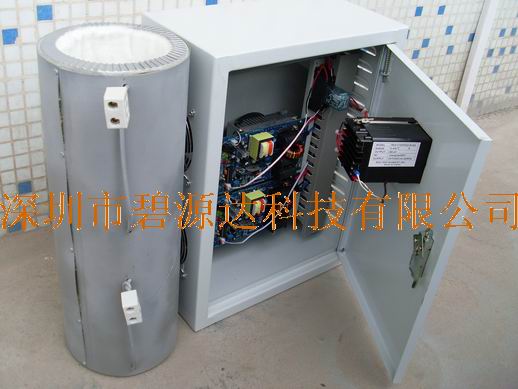

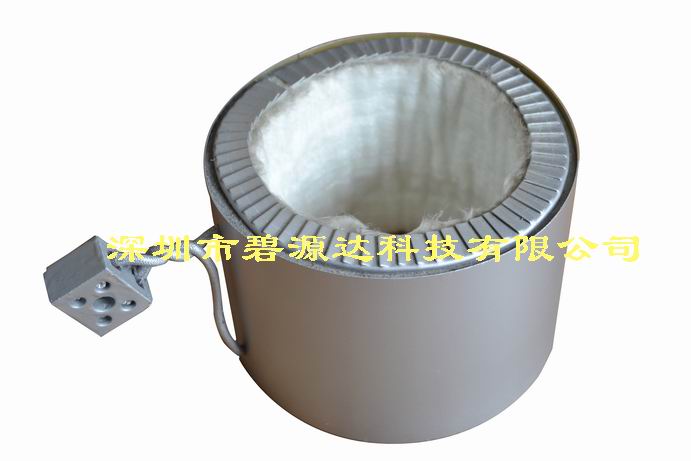

芯科电磁加热圈相比电阻式加热圈具有加热速度快,节电效果好等优点,节电率高达30%以上。电磁加热圈可带风散用于降温散热处理,解决怕超温的问题效果非常理想。同时具有拆卸与安装方便快捷等优点。电磁加热圈的制作方法如下:
电磁加热圈原材料
高温线、高温板(环氧板)、热缩管(φ4~φ6)、502胶水、尼龙扎带、线鼻子(圆口4~6、开口4~5)、盐酸、锡条
二、工具
电感表、剪刀、锡炉、压线钳、剥线钳、短柄螺丝刀、笔等
三、原始电热圈基本数据的含义
如:φ145×80 1800W 220V
a、φ145×80指原电热圈直径145mm,宽度80mm;
b、1800W指电热圈功率;
c、 220V指电热圈电压
四、电磁加热圈的制作
1、制作电磁加热圈周长的计算
L=(原电热圈直径φ+17×2)×π+25mm
注:17mm指高温棉厚度;25mm指粘贴电磁圈的长度
原电热圈直径=炮筒外直径
举例说明:原加热圈数据是φ145×80 1800W 220V
L=(145+17×2)×π+25mm=179×3.14+25=562+25
2、按所计算数据裁剪环氧板
3、将环氧板用502胶水贴接成圆圈,并按图示样式钻孔,穿好扎带
4、逆时针方向缠绕高温线,适时测量线圈的电感量,线圈绕至所需的电感量(参见第五点),用扎带固定好高温线,高温线两端各留10cm,套上线标、热缩管,并用圆口线鼻子做好接头
5、环氧板的宽度一般在100~150mm之间
