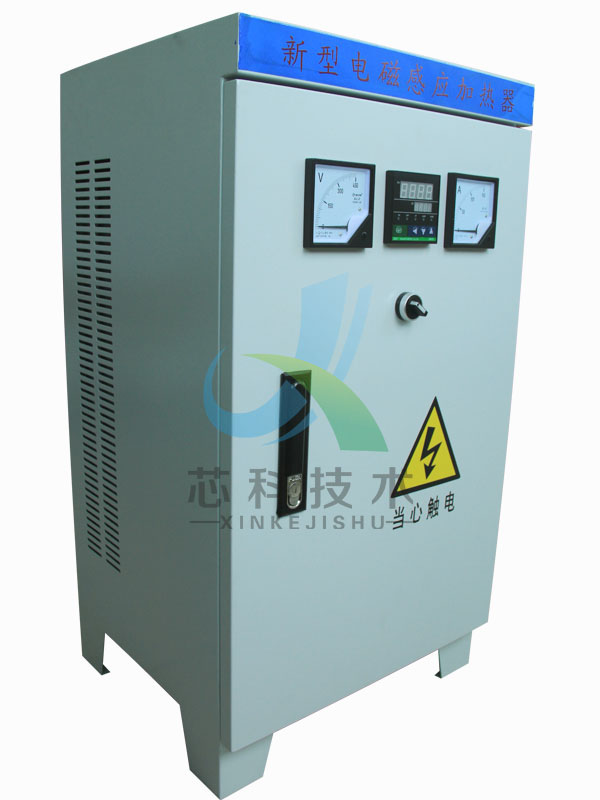

电磁加热控制器变频盒显示屏说明书

1、BYD-3A50C1电磁加热器恒流版可选配此显示屏。

显示屏配备显示有故障指示灯、工作指示灯、四位数码显示窗1、四位数码显示窗2、调节工作参数按键。

①、显示器最顶上的6个LED为故障状态显示。当相应指示灯点亮时，说明对应的故障原因。

②、显示窗1在正常工作时显示工作档位，如“-10-”，表示工作档、为10档。工作异常时显示故障代码，如“EE03”表示电流过大。故障代码见附表二！

③、显示窗2显示机器工作的一些工作参数。如IGBT温度显示：“4.31”。就代表为当前IGBT的温度为31摄氏度。请参见附表一。

④、介于两显示窗中间有一绿色的LED指示灯。用于工作状态指示。待机时工作指示灯慢闪（每2秒闪一次）。当软开关闭合后，工作指示灯快闪（每1秒闪一次）；工作正常时，工作指示灯常亮。

2、按键

①、本显示屏配备有多功能一键式操作键盘，分别设置有“电流”、“电压”、“频率”、“温度”、“时间”等按键。通过直接操作这些按键，显示窗2显示相应的工作参数。

②、本显示屏同时配备有“设置”、“加”、“减”键。通过操作这些键可以设置须要的工作参数，具体操作方法参见相关设置。（如：定时时间设置、密码设置与解锁等。）

3、操作

①、档位调节

在非设置状态下，可用“+”或“-”键来调节工作档位。工作档位从1~10.本控制器的功率控制方式为分时加热的平均功率加热方式。比如1档是加热1秒停9秒。2档则是加热2秒停8秒，以此类推，最大10档时则是不间断加热！

②、过流保护设置

待机状态下，短按“电流”键，显示窗2显示“1.XXX”．小数点后的数字表示电流大小。（注意：些数值仅表示电流大小的一个值，是没有单位的，因此不说明是多少安！）

长按“电流”键不放约３秒，会有一蜂鸣音提示，显示窗２显示的则是保护电流值。按“＋”或“－”键来设置保护电流的大小。最后按“设置”键确认！提示３短音退出设置状态！

③、ＩＧＢＴ超温保护设置

待机状态下，短按“温度”键，显示窗2显示“4.XXX”．小数点后面的数值表示IGBT温度，单位是摄氏度。

长按“温度”键不放约３秒，会有一蜂鸣音提示，显示窗２显示的则是IGBT温度保护值。按“＋”或“－”键来设置IGBT温度保护值的大小。最后按“设置”键确认！提示３短音退出设置状态！

④、 定时时间设置

待机状态下，短按“时间”键，显示窗2显示“XXXX”．数值表示本机运时的时间，单位是天。

长按“时间”键不放约３秒，会有一蜂鸣音提示，显示窗２显示的则是定时天数（默认值为365天及定时功能无效）。按 “－”键来设置定时天数。“+”键无效！最后按“设置”键确认！提示３短音退出设置状态！

注意：设置天数时请小心操作！因为定时天数只能减不能加！

⑤、密码设置

新机初始密码为空（0000）。在待机状态下，长按“设置”键3秒进入密码设置状态。显示窗2第一位数显示“0”，其余三位均不显示。此时用“加”、“减”键调节数据，设置好第一位后，按一下“设置”键确认。显示窗2第二位显示“0”，其余三位也不显示。同第一位密码设置一样，设置完四位密码后，务必按“设置”键确认。此时会有三短蜂鸣音提示操作成功，否则设置的密码不会保存！。设置的密码将保存为解锁密码！

说明：每位密码设置范围有16种，即从0～F。共有4位。密码总数达65535种。具有极强的保密性能！

注意：密码不能设置为“0000”！并务必记住密码，否则只能将芯片寄回厂家解锁！切记！

⑥、解锁

控制器一但设置了定时天数（1～364天），想要清除定时功能，就必须使用解锁功能来解除锁定状态。解锁密码即为上述设置的密码！

解锁方式与密码设置类似：在待机状态下，长按“设置”键3秒进入解锁状态。用“加”、“减”、“设置”键输入解锁密码。显示窗2第一位数显示“0”，其余三位均不显示。此时用“加”、“减”键输入好密码，输入完第一位后，按一下“设置”键确认。显示窗2第二位显示“0”，其余三位也不显示。同第一位密码输入一样，输入完四位密码后，务必按“设置”键确认。此时会有三短蜂鸣音提示操作成功，否则输入的密码无效！。当输入的密码与设置密码一致时，定时天数变为365天。锁定状态解除，控制器就可以无限期使用了。

需要特别提醒的是：输入密码错误时，输入最后一位不能按“设置”键，可以按其它键退出解锁状态。否则会因为输入的密码错误，而定时天数会减少一天！如果连续输入255次错误密码，定时天数减到0后，控制器就不能再使用了！切记！

附表一

附表二

第二套故障代码表
