电磁加热器线圈的做法与材料
发布时间:2015-03-28 新闻来源:碧源达科技
下一篇:电磁加热控制器硬件测试概述
电磁加热控制器不可缺少的一个部分电磁加热线圈,电磁加热控制器与电磁加热线圈相连才能够实现电磁感应加热,两者缺一不
可。下面我们讲讲电磁加热线圈的制作方法以及选取一些什么耐高温的材料。电磁加热线圈有几款:平板线圈,闭环线圈,开口
线圈,非标线圈,都是可以订做的。下面我们就拿闭环线圈来举例。
电磁加热圈的制作方法:
一、电磁加热圈原材料高温线、高温板(环氧板)、热缩管(φ4~φ6)、502胶水、尼龙扎带、线鼻子(圆口4~6、开口4~5)、盐酸、锡条
二、工具
电感表、剪刀、锡炉、压线钳、剥线钳、短柄螺丝刀、笔等
三、原始电热圈基本数据的含义
如:φ145×80 1800W 220V
a、φ145×80指原电热圈直径145mm,宽度80mm;
b、1800W指电热圈功率;
c、 220V指电热圈电压
四、电磁加热圈的制作
1、制作电磁加热圈周长的计算
L=(原电热圈直径φ+17×2)×π+25mm
注:17mm指高温棉厚度;25mm指粘贴电磁圈的长度
原电热圈直径=炮筒外直径
举例说明:原加热圈数据是φ145×80 1800W 220V
L=(145+17×2)×π+25mm=179×3.14+25=562+25
2、按所计算数据裁剪环氧板
3、将环氧板用502胶水贴接成圆圈,并按图示样式钻孔,穿好扎带
4、逆时针方向缠绕高温线,适时测量线圈的电感量,线圈绕至所需的电感量(参见第五点),用扎带固定好高温线,高温线两
端各留10cm,套上线标、热缩管,并用圆口线鼻子做好接头。
5、环氧板的宽度一般在100~150mm之间以上就是深圳芯科技术有限公司制作电磁加热线圈的方法以及材料。如有不明白的话请致电:18924584766 刘工亲自指导您制作。
以上U型线圈
以上平板线圈
以上开口线圈

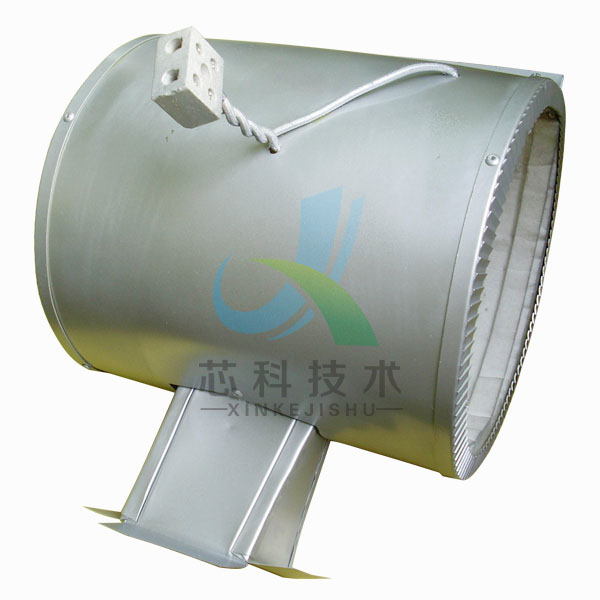

以上风冷式线圈
